Как подобрать элеватор и элеваторный узел?

Представьте систему отопления большого здания: из городской тепловой сети в неё поступает вода с температурой под 150 °C – слишком горячая для радиаторов. Как снизить температуру, не потеряв напор, и при этом сэкономить энергию? На помощь приходит водоструйный элеватор. Разберёмся, как он работает, зачем нужен и как его правильно подобрать.

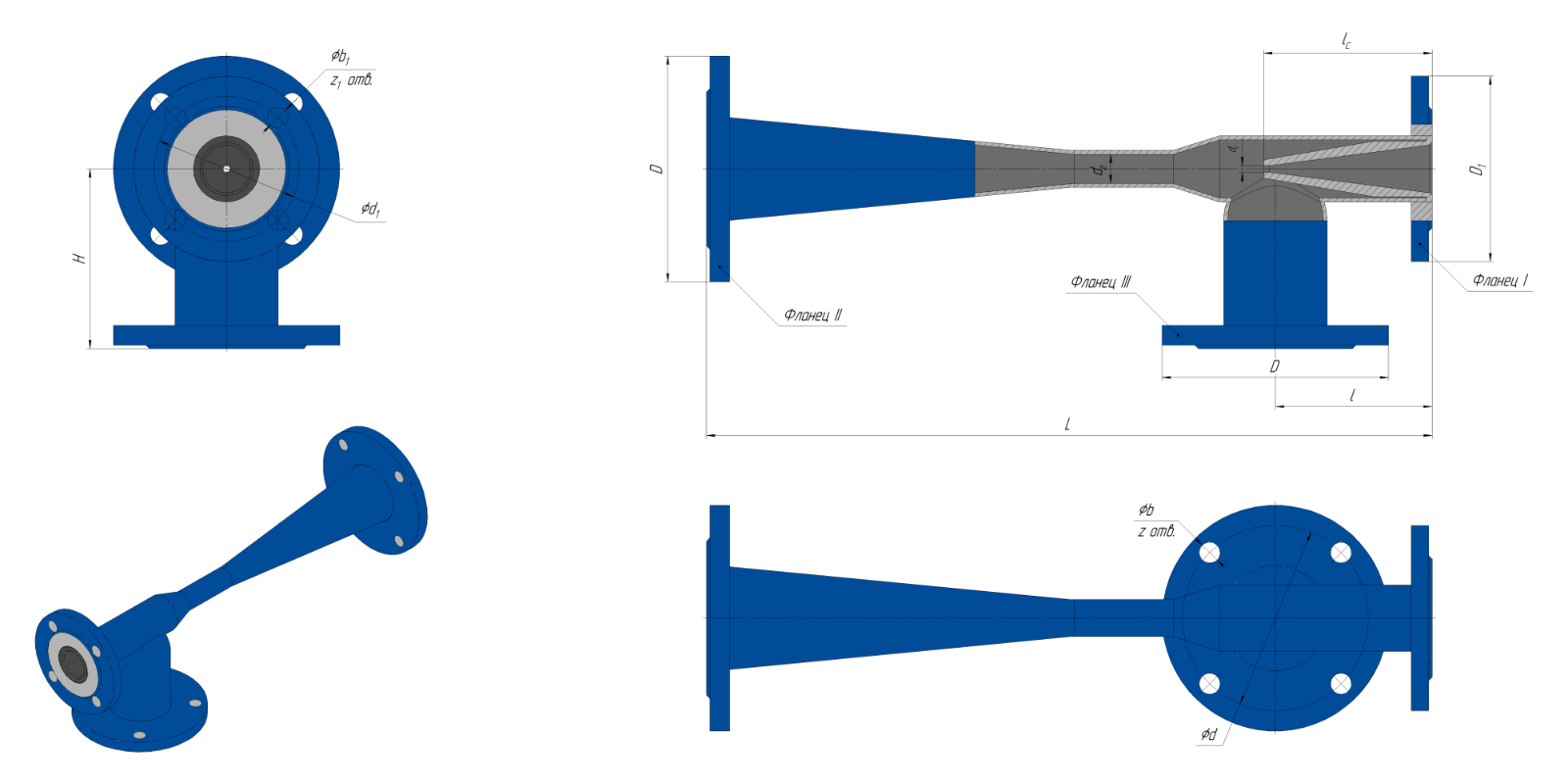

Что такое водоструйный элеватор и зачем он нужен?

Элеватор – это своего рода «умный смеситель» в системе отопления. Он обеспечивает подмешивание обратной воды к перегретому теплоносителю из тепловой сети. Его правильный подбор критически важен для надёжной и экономичной работы системы.

Три ключевые задачи элеватора:

1. Снижает температуру теплоносителя. Перегретая вода из тепловой сети смешивается с более прохладной обратной водой из системы отопления. На выходе – комфортные 95 °C (или другие заданные параметры).
2. Создаёт циркуляционный напор. За счёт эффекта эжекции (подсасывания) элеватор помогает воде циркулировать по системе, даже если внешний напор невелик. Это позволяет обойтись без мощных циркуляционных насосов или снизить их нагрузку.
3. Разделяет гидравлические режимы. Элеватор служит буфером между городской сетью и внутренней системой здания. Он защищает внутридомовую систему от перепадов давления в магистральной сети, повышая стабильность и долговечность оборудования.

Без элеватора система либо перегревалась бы, либо требовала мощных насосов, что вело бы к лишним затратам.

Принцип действия

В основе работы – закон Бернулли: когда жидкость проходит через суженное место (сопло), её скорость растёт, а давление падает. Это падение давления «подтягивает» обратную воду из системы отопления.

Краткий алгоритм:

1. Перегретая вода из сети поступает в сопло элеватора.
2. Ускоряясь в сопле, она создаёт зону низкого давления.
3. За счёт разрежения в камеру смешения подсасывается обратная вода из системы отопления.
4. В камере смешения две струи – горячая сетевая и прохладная обратная – интенсивно перемешиваются.
5. Охлаждённый до требуемой температуры теплоноситель (например, 95 °C) направляется в радиаторы.

Важно: весь процесс происходит без движущихся частей и электроприводов – это обеспечивает надёжность и долговечность устройства.

Расчет элеваторного узла системы отопления

Подбор элеватора выполняется согласно СП 41‑101‑95 «Проектирование тепловых пунктов». Для подбора элеватора необходимы следующие параметры:

• Тепловая нагрузка системы отопления Q_оmax (кВт или Гкал/ч) – определяется проектом здания.
• Температурный график тепловой сети (например, 150/70 °C) и системы отопления (например, 95/70 °C).
• Расчётный перепад давлений на вводе в здание ΔP (кПа или м вод. ст.) – задаётся теплоснабжающей организацией.
• Гидравлическое сопротивление системы отопления H_о (кПа) – определяется гидравлическим расчётом.

Разберём ключевые шаги.

Пример расчёта: промышленное здание в г. Мирный (Республика Саха (Якутия))

Исходные данные:

τ₁ = 150 °С

τ_о1 = 95 °С

τ₂ = 70 °С, где

τ₁ – температура воды в подающем трубопроводе тепловой сети при расчетной температуре наружного воздуха для проектирования отопления t_о;

τ_о1 – температура воды в подающем трубопроводе системы отопления;

τ₂ – температура воды в обратном трубопроводе системы отопления.

P1/P2 = 3,2/3,1 кгс/см², где:

P1 – давление в подающем контуре;

P2 – давление в обратном контуре.

Q_оmax = 1475 Гкал/год

Схема теплоснабжения – зависимая.

Температурный график температуры 95 ⁰С/70 ⁰С во внутренней тепловой сети.

Расчет параметров элеватора

Диаметр горловины элеватора d_r, мм определяется по формуле

Q_оmax = 1475 Гкал/год

Схема теплоснабжения – зависимая.

Температурный график температуры 95 °С/70 °С во внутренней тепловой сети.

Расчет параметров элеватора

Диаметр горловины элеватора d_r, мм определяется по формуле:

d_r = 8,5 · ⁴√( G_dо² · (1 + u)² / H_о )

Где:

G_dо – расчетный расход воды на отопление из тепловой сети, кг/ч;

u – коэффициент смешения;

H_о – потери напора в системе отопления после элеватора при расчетном расходе воды, м.в.ст.

При выборе элеватора следует принимать стандартный элеватор с ближайшим меньшим диаметром горловины.

G_dо = 3,6 · Q_оmax / ((τ₁ - τ₂) · C)

Где:

Q_оmax – максимальный тепловой поток на отопление, Вт;

C – удельная теплоемкость воды, кДж/(кг·°С).

Q_оmax = 1475 Гкал/год – согласно Исходным данным.

Q_оmax = 1475 Гкал/год = 1475 х 1163000 = 1715425000 Вт, где:

1 Гкал = 1163000 Вт

Перевод 1 года в часы: 365 дней х 24 часа = 8760 часов в год

Q_оmax = 1475 (Гкал/год) / 8760 часов = 0,168378995 Гкал/час х 1163000 = 195824,7 Вт/час

u = (τ₁ - τ_о1) / (τ_о1 - τ₂)

τ₁ – температура воды в подающем трубопроводе тепловой сети при расчетной температуре наружного воздуха для проектирования отопления t_о, °С;

τ_о1 – то же, в подающем трубопроводе системы отопления, °С;

τ₂ – то же, в обратном трубопроводе системы отопления, °С;

τ₁ = 150 °С;

τ_о1 = 95 °С;

τ₂ = 70 °С.

u = (150 - 95) / (95 - 70) = 55 / 25 = 2,2

C = 4200 Дж/(кг·°С) = 4,187 кДж/(кг·°С) – удельная теплоемкость воды.

G_dо = 3,6 × (195824,7) / ((150 - 70) × 4,187) = 2104,63 кг/час.

Переведем кг/час в м³/час

1 кг/час = 0,001 м³/час

G_dо = 2104,63 кг/час = 2,10463 м³/час.

Минимально необходимый напор H, м, перед элеватором для преодоления гидравлического сопротивления элеватора и присоединённой к нему системы отопления (без учёта гидравлического сопротивления трубопроводов, оборудования, приборов и арматуры до места присоединения элеватора) допускается определять по приближенной формуле:

H = 1,4 · H_о · (1 + u)²

Где

H_о – потери напора в системе отопления после элеватора, м.в.ст.

Данное значение должно быть в проектной документации на систему отопления, а если проектной документации нет, то выполняется гидравлический расчет системы отопления после ее обследования и сбора всех исходных данных. За неимением иных данных для расчета H_о используется заданные значения давления на подающем и обратном трубопроводах P1/ P2 = 3,2/3,1 кгс/см²

H_о = P1 - P2 = 3,2 - 3,1 = 0,1 кгс/см²

Минимально необходимы напор перед элеватором

H = 1,4 × 0,1 × (1 + 2,2)² = 1,4336 м.в.ст.

Диаметр сопла элеватора d_c, мм определяется по формуле

d_c = 9,6 · ⁴√( G_dо² / H₁ )

Где

H₁ – напор перед элеватором, определяемый по пьезометрическому графику, м.в.ст.

Пьезометрический график напора – это график, который характеризует гидравлический режим тепловой сети по давлению (напора) в отдельных точках сети и располагаемым давлением (напорам) на участках сети и у абонентов.

В нашем случае, за неимением иных данных H₁ = H = 1,4336 м

Диаметр посла следует определять с точностью до десятых долей миллиметра с округлением в меньшую сторону и принимать не менее 3 мм. Если напор H₁ превышает напор H, в два раза и более, а также в случае когда диаметр сопла получается менее 3 мм, избыток напора следует гасить регулирующим клапаном или дроссельной диафрагмой, устанавливаемыми перед элеватором.

d_c = 9,6 · ⁴√( 2,10463² / 1,4336 ) = 12,72 мм



Таблица 1. Результаты расчета элеватора

Расход тепла в проектируемой системе отопления	Вт	Qоmax	195824,7
Напор перед элеватором	м.в.ст	H1	1,4336
Гидравлическое сопротивление системы отопления	м.в.ст	Hо	0,1
Температура воды в подающем трубопроводе тепловой сети при расчетной температуре наружного воздуха для проектирования отопления tо	°С	τ1	150
Температура воды в подающем трубопроводе системы отопления	°С	τо1	95
Температура воды в обратном трубопроводе от системы отопления	°С	τ2	70
Коэффициент смешения	–	u = (τ1 – τо1) / (τо1 – τ2)	2,2
Удельная теплоемкость воды	кДж/(кг·°С)	C	4,187
Расход воды на отопление	кг/ч	Gdо = 3,6 · Qоmax / ((τ1 – τ2) · C)	2104,64
Расход воды в системе отопления	кг/ч	Gdоμ = 3,6 · Qоmax / ((τ01 – τ2) · C)	6734,84
Расход подмешиваемой в элеваторе воды	кг/ч	Gdоμ – Gdо	4630,2
Диаметр горловины элеватора	мм	dr = 8,5 · 4√( Gdо2 · (1 + u)2 / Hо )	39,23
Диаметр сопла элеватора	мм	dc = 9,6 · 4√( Gdо2 / H1 )	12,7
Минимально необходимый напор перед элеватором для преодоления гидравлического сопротивления элеватора и присоединенной к нему системы отопления	м.в.ст	H = 1,4 · Hо · (1 + u)2	1,4336
Проверка условий работоспособности элеватора:
Напор H1 меньше напора H			НЕТ
Напор H1 превышает напор H в два раза и более			НЕТ
Диаметр сопла элеватора менее 3 мм			НЕТ
Есть ли необходимость гасить напор на вводе шайбой?			НЕТ



Подбор элеватора отопления

При выборе элеватора принимается стандартный элеватор с ближайшим меньшим диаметром горловины. Номера элеваторов приведены в таблице 2.



В соответствии с расчетными параметрами диаметра горловины, диаметра сопла и расхода теплоносителя из сети (см. Таблица №1 и 2) ближайшим и оптимальным по параметрам является элеватор водоструйный №5.

Типичные ошибки, которых стоит избегать:

Игнорирование гидравлического сопротивления системы. Если не учесть ∆P, циркуляция будет слабой, и радиаторы останутся холодными.

Завышение диаметра сопла. Кажется, что «больше — лучше», но на деле это снижает коэффициент смешения и температуру в системе.

Нехватка внешнего напора. Если перепад давлений на вводе в здание меньше, чем требуется элеватору, устройство просто не заработает как надо.

Почему это важно

Правильный подбор элеватора – это:

Комфорт: в помещениях поддерживается нужная температура.

Экономия: нет перерасхода тепла и электроэнергии на насосы.

Надёжность: система работает стабильно, без перепадов и аварий.

Долговечность: защищённые от перегрева радиаторы служат дольше.

Заключение

Водоструйный элеватор – пример того, как простая физика решает сложные инженерные задачи. Его подбор требует внимания к деталям: от точных расчётов до аккуратного монтажа. Если всё сделано верно, система отопления будет работать как часы – тихо, эффективно и экономично.

Для сложных случаев стоит обратиться к проектировщикам или использовать специализированные программы расчёта. Но базовые принципы, описанные выше, помогут вам понять, как «укротить» перегретый теплоноситель и сделать дом по-настоящему тёплым.
