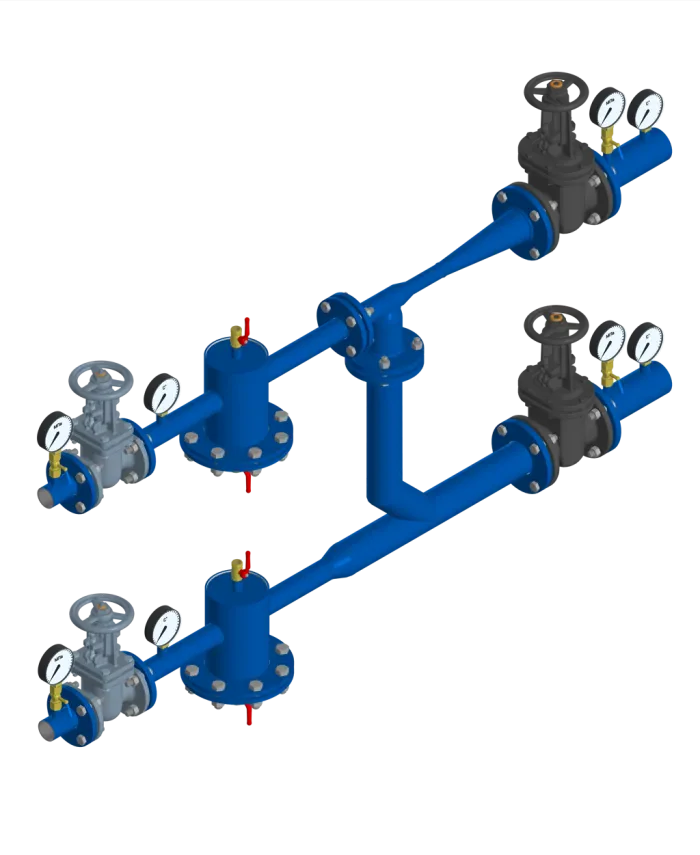

Элеваторный узел УТЭ-4-01-002
Предназначен для регулирования температуры, поддержания стабильного давления в системе отопления.
96 000
₽
Заказать
-с-двумя-грязевиками.-Чертеж-1024x594-webp-detail.webp){kind=link}
Область применения
Отопление
Технические характеристики
Рабочее давление
1,6 МПа
Тип присоединения
под приварку
Рабочая среда
вода
Максимальная температура среды
150 °C
Расход воды из сети
3,0-5,0 т/ч
Диаметры присоединяемого трубопровода
вход DN 50; выход DN 80
№ элеватора
4
Запорная арматура
2 задвижки стальные, 2 задвижки чугунные
Количество фильтров (грязевиков)
2 шт.

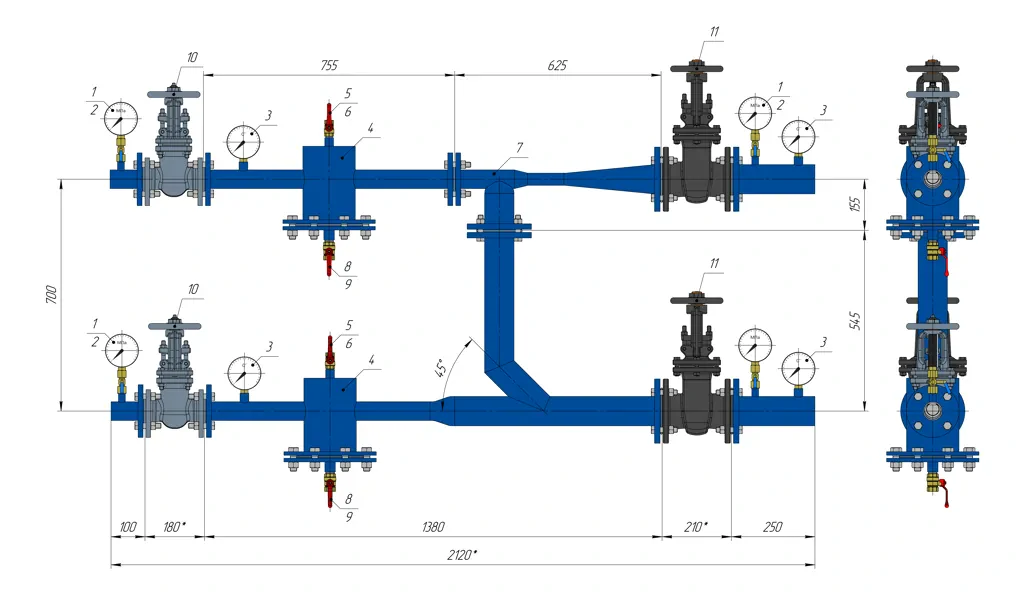

Габаритные размеры
Длина
2120 мм
Высота
1358 мм
Ширина
280 мм
Вес
180 кг
Габаритные размеры и вес готового изделия могут отличаться от указанных данных
Спецификация:
-
Манометр 1,6 МПа - 4 шт.
-
Кран трехходовой латунный DN 15 - 4 шт.
-
Термометр биметаллический радиальный до 150 ⁰С - 4 шт.
-
Грязевик вертикальный - 2 шт.
-
Кран шаровой DN 15 - 1 шт.
-
Бочонок стальной DN 15 - 1 шт.
-
Элеватор водоструйный №3. Диаметр сопла 6 мм - 1 шт.
-
Кран шаровой DN 20 - 1 шт.
-
Бочонок стальной DN 20 - 1 шт.
-
Задвижка стальная DN 50 - 2 шт.
-
Задвижка чугунная DN 80 - 2 шт.
