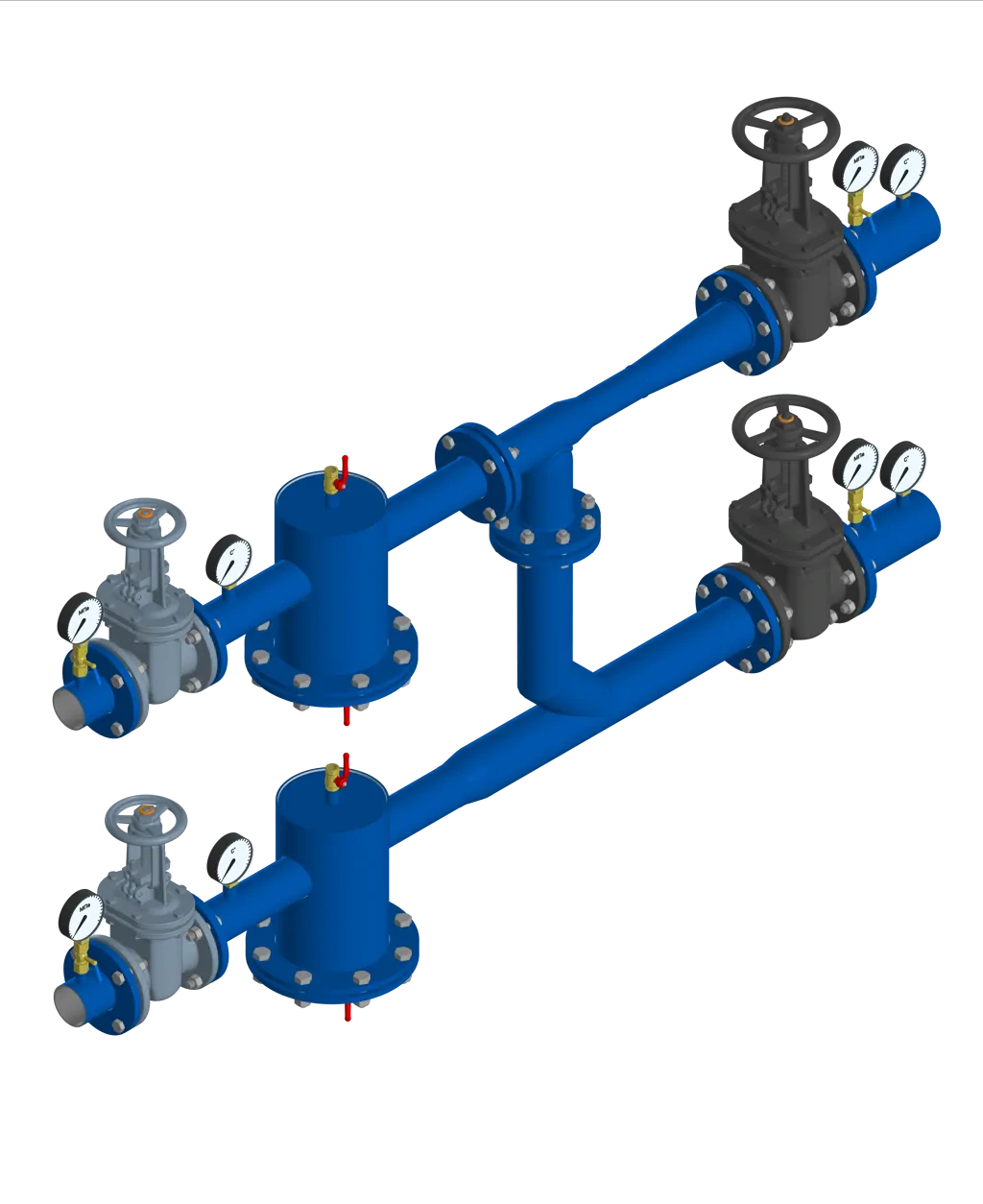

Элеваторный узел УТЭ-7-01-002
Предназначен для регулирования температуры, поддержания стабильного давления в системе отопления.
189 600
₽
Заказать

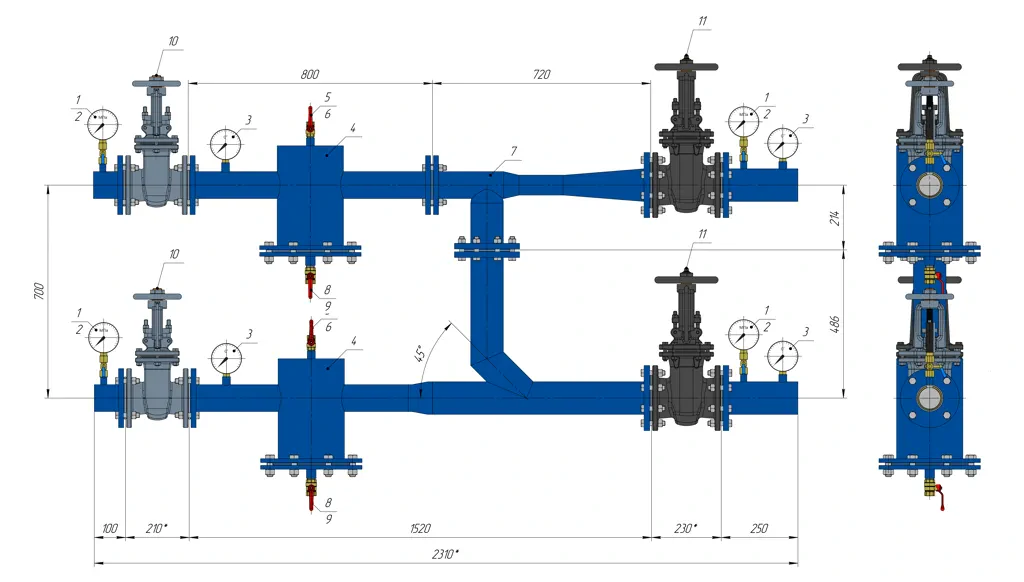

-с-двумя-грязевиками.-Чертеж-1024x582-webp-detail.webp){kind=link}
Область применения
Отопление
Технические характеристики
Рабочее давление
1,6 МПа
Тип присоединения
под приварку
Рабочая среда
вода
Максимальная температура среды
150 °C
Расход воды из сети
10,0-15,0 т/ч
Диаметры присоединяемого трубопровода
вход DN 80; выход DN 100
№ элеватора
7
Запорная арматура
2 задвижки стальные, 2 задвижки чугунные
Количество фильтров (грязевиков)
2 шт.
Габаритные размеры
Длина
2310 мм
Высота
1503 мм
Ширина
335 мм
Вес
274 кг
Габаритные размеры и вес готового изделия могут отличаться от указанных данных
Спецификация:
-
Манометр 1,6 МПа - 4 шт.
-
Кран трехходовой латунный DN 15 - 4 шт.
-
Термометр биметаллический радиальный до 150 ⁰С - 4 шт.
-
Грязевик вертикальный - 2 шт.
-
Кран шаровой DN 15 - 1 шт.
-
Бочонок стальной DN 15 - 1 шт.
-
Элеватор водоструйный №7. Диаметр сопла 21 мм - 1 шт.
-
Кран шаровой DN 20 - 1 шт.
-
Бочонок стальной DN 20 - 1 шт.
-
Задвижка стальная DN 80 - 2 шт.
-
Задвижка чугунная DN 100 - 2 шт.
